-   -   Схема подключения противотуманок..... (https://forum.tavria.org.ua/showthread.php?t=22574)

Jazzy 30.03.2010 23:36

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

я надеюсь что ковыряться придется мало - хотя я еще не предстаавляю что там за блоком предов и как к нему подключаться - но думаю до пру! Пасибки за дельный совет !
Кстати никто не сталкивался где проходит проводка к правой колонке почему то на правой колонке звук стал очень тихий - практически ничего не слышно - менял колонку- таже фигня - думаю что то либо с усилком на магнитоле (магнитола днепр - шла с люксом), либо с проводкой - залез поискать проводку и оболдел - там походу всю внутреннюю обшивку снимать придется - мне хватило с починкой замка провозиться)) может у кого что то похожее было? (сори канеш за оффтоп - ну так между прочим ) :roll:

Колян4ик 31.03.2010 12:11

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

С момента установки ещё ниразу даже не отогнул ничего - всё лето по пикникам проездил. Мешают немножко, когда протираю тряпочкой засохшие брызги. Бампер сверлить не хотелось очень - там только по одному крепёжному отверстию.

У меня была идея перекомутировать на одну шину обогрев, ПТФ, фары, дворники, вентилятор через постоянно замкнутое реле и размыкать его от управляющей обмотки стартера :D Как в ино, чтобы при старте оно отключалось.

gars 31.03.2010 14:04

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

Цитата:

Сообщение от Jazzy
(магнитола днепр - шла с люксом),

Здесь ищи. А лучше поменяй на нормальный аппарат. В купи-продайке бывают недорогие и достойные девайсы. А Днепр я несколько раз ремонтировал, тоже пропадал один канал, там какая-то хрень сгорает постоянно (по-моему микросхема).
Провод если хочешь проверить, подключи к рабочему каналу и послушай. Но это чудо украинской электроники не ремонтопригодно.

Jazzy 31.03.2010 14:55

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

gars - Ну ты шаман - я и не подумал что можно с левого на правый кинуть - так себе псевдостерео - уже замутил - пиликает - поменять можно канеш - но походу после земы лаве нормально на ходовую уйдет. У нас в Одессе дорог уже нет - одни ступеньки - диски уже квадратные наверное стали
Мастерю ПТФ - Столкнулся с проблемой коннекта с люксовой панелью предохранителей - к выходу подключиться не удалось - врубил клемой на входе и предохраниель поставил.
Может кто подскажет как подпояться к выходу колодки - что бы не лезти далеко под торпеду?

Jazzy 31.03.2010 20:47

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

Gars, прислушался твоего совета отключить АКБ - ))) непомогло. В общем по порядку:собрал схему как положено с единственным отступлеием - Кнопка : 7 и 9-плюс кнопки и плюс подсветки кнопки (как мне сказали на базаре) скрутил и вывел на вход колодки предохранителей - №14(лампы левых передних и задних габаритов, лампы освещения кнопок фар и кнопки задних противотуманок) тоесть до преда. минус кнопки и минус реле вместе вывел на корпус второй плюс увел в реле.
Результат - 1) включил габариты-работают,- лампочка на новой кнопке не загорелась,включаю новую кнопку - реле не щёлкает, свет немного потускнел и через некоторое время НАЧАЛА ДЫМИТСЯ КНОПКА ГАБАРИТОВ. Вырубилпи пошел на форум
У меня только одно подозрение - может я не правильно подключил кнопку на ней ничего не написано - доверился продавцу?
У кого какие мнения советы. ЧЁ можно ИСПРАВИТЬ? (тока без сарказма, иронии, и посылок на СТО - и так обЫдно)

:(Может что прозвонить :(
Ну хоть кто нибудь поможет :roll: ??

gars 31.03.2010 22:33

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

Jazzy, 100 пудов, ты кнопкой законнектил землю и +12.
Возьми 2 проводка, один подключи к +12, другой к корпусу. Потом эти два проводка (при отжатой кнопке) прислони к одной паре контактов, потом к другой, пока подсветка не загорится в кнопке. Запомни эти контакты - это контакты подсветки кнопки. Все два оставшихся контакта - это управляющие контакты, на них подаетя +12 и уходит +12 на реле ПТФ. Для начала подсветку не подключай, добейся включения реле, а красота потом. И не скручивай никакие провода вместе. Как подключишь два контакта, тогда подробно буду рассказывать, как подключить подсветку.
И не бери с колодки питание. У тебя есть посветка прикуривателя, от нее возьми.

gars 31.03.2010 22:37

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

Цитата:

Сообщение от Jazzy
7 и 9-плюс кнопки и плюс подсветки кнопки (как мне сказали на базаре) скрутил и вывел на вход колодки предохранителей

Если ты их скрутишь, то кнопка у тебя будет светиться постоянно.

Jazzy 31.03.2010 22:47

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

А почему тогда задімилась кнопка габаритов а не моя новая я е' в цепи не трогал?

gars 31.03.2010 22:53

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

А ты откуда +12 взял? С габаритов. Да еще похоже и до предов. Вот кнопка и дымилась.

Jazzy 31.03.2010 23:11

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

Блин а я после предов не могу в колодку подключитьсямогу только до нихесть віход?

Jazzy 31.03.2010 23:16

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

тоесть проблема что я не правильно подключился к кнопке,а вторая горела потому что воткнулся в е' цепь
и кнопка при нажатии замікала плюс с минусом
Віход - мне надо найти правильніе контакты для этого япоочередно к парам должен подключаться и искать свет
Вродь все понято - еще раз огромное пасип завтра с утра и погнал - и нет мне покоя

Jazzy 31.03.2010 23:31

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

А почему все горит а преды молчат - ну хоть один бы пухнул

gars 31.03.2010 23:34

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

Долго объяснять. Пред должен быть в цепи, а не рядом с ней.

alkalin 31.03.2010 23:35

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

Цитата:

Сообщение от gars
Долго объяснять. Пред должен быть в цепи, а не рядом с ней.

+100! :-D :-D :-D

Jazzy 01.04.2010 00:17

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

в той цепи был пред 5А - я его вставил после колодк - подключился до преда и вставил свой навесной так что +200 ))))

gars 01.04.2010 00:22

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

Не, ну это получается разговор немого с глухим и объяснения на пальцах. Нарисуй схемку и выложи скан. Мы глянем что куда ты подключал. Тогда и советы конкретные можно давать.
На габаритах действительно 5 А, тут все правильно. Только я не понял, а что навесное ты подключал. Предохранитель? Так он там не нужен. Он нужен в дркгой цепи - питания самих ПТФ после реле. И подключаться они НЕ ДОЛЖНЫ на колодку предохранителей.

Jazzy 01.04.2010 00:23

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

Вот эт я понимаю схемка
Еще б добавить номера контактов кнопки - и Зачет !

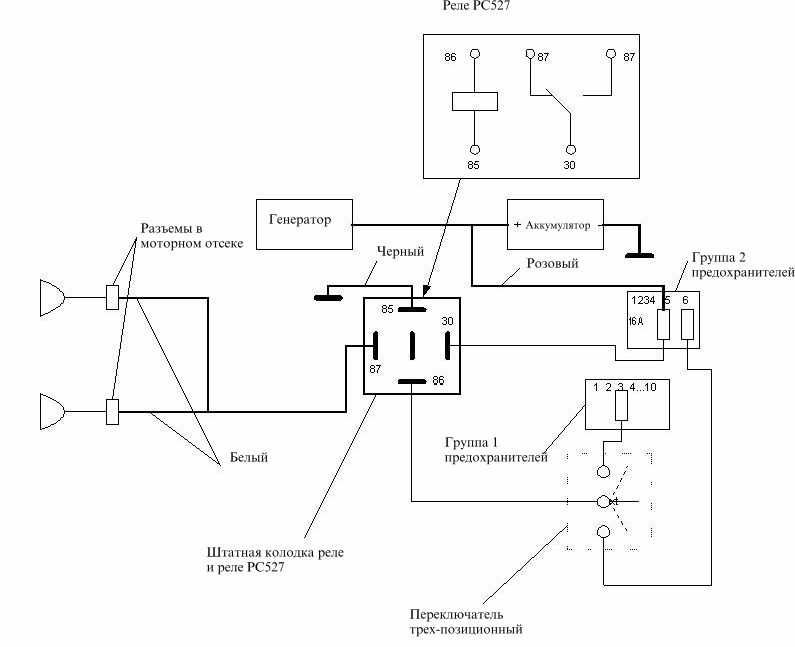

http://www.gaz69.ru/images/protivotumanki.jpg
Выясню - добавлю

gars 01.04.2010 00:26

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

А куда ведет эта ссылка? На саму себя.

Jazzy 01.04.2010 00:30

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

извини - исправил
http://www.gaz69.ru/images/protivotumanki.jpg

gars 01.04.2010 00:41

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

Боюсь, по этой схеме ты запутаешься еще больше.

Jazzy 01.04.2010 00:53

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

Вот схема с номерами разъемов кнопок
http://ch.pp.ru/09-misc/ptf-scheme775.jpg
если я понял то 6 -земля - 10 управляющий 9 и 7 питание толькоот разных мест

Jazzy 01.04.2010 00:58

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

ты прав надо просто потыкать и найти разъемы подсветки
А после того кк нахожу подключаю питание от прикуривателя и проверяю реле после того как реле защёлкает заниматься подсветкой к ней питание подвести откуда?

Jazzy 01.04.2010 16:19

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

GARS Огромное тебе спасибо за поддержку - все подключил красиво получилось - вечерком схемку закину
Кстати - так и вішло все я собрал правильно причина біла в кнопке - на базаре мужик сказал про контакті а поленился тестером прозвониить но теперь сделал все пучком нашел омическое и подрубил и освещение и управлюющюю схему - плюс все таки взял с колодки до предов и поставил свой пред - причина - после предов в люкс коробку не добраться. потратил денек но зато море удовольствия

gars 01.04.2010 19:46

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

Ну, поздравляю. Доверяй, но проверяй. Если у тебя есть тестер, то им всегда нужно пользоваться.

Колян4ик 01.04.2010 21:42

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re:

фотГе в студию! :)
