А что, мало еще тут Таврий со старыми генераторами, РН типа Я112 и РКЗ РС702? Вот вам и старая схема! не видели? Смотрите:
Надеюсь, отличите?

Генератор старый - Г-221. когда зажигание влючено, то лампочка горит, как только заводился мотор - лампочка тухла.
По поводу подключения этого устройства ( тахометра) могу сказать что подключал по инструкции. один на минус, другой на плюс, а третий на ктушку зажигания на клему плюсовую ( вробе называется К) если не выкинул коробочку, то посмотрю еще раз точне.

Точно так и у всех, и у вас должно быть, с вашим, наверняка 97.3701, только схемы-см. пост выше- совершенно разные. А у вас лампа таки горела, или нет?

Я не понял, это вы у меня спрашиваете про лампочку?

А у кого же? Причем-второй раз.

Ну тогда я написал, как вела себя лампочка при запуске в посте #77. И какой генератор я тоже написал. Или я опять не понял вопроса?

Все, что я писал, писал о схеме, которая правее.

Вот это и есть новая версия. Имеет и плюсы и минус.

По поводу схемы что левее----проводок, наконце которого реле будет поддерживать 14 вольт должен быть поближе к клемме аккума...По мере его удалени по проводке к конечным потребителям напряжение на аккуме будет расти...я чето не понимаю тогда проблемы. Диод да, повысит напряжение, но оно должно быть в норме при исправном реле. или цель просто повысить напряжение?

Да это уже обсосано со всех сторон и давно.

"В оригинале" у меня проводка с левой картинки, а генератор - с правой. Причем провод с т"Д" на "Б" выглядит, как выход с генератора, который клемой подключается ко входу генератора. Такой себе аппендикс длиной 3-5 см. Так вот, если на вход генератора подключить провод с т"15", то напряжение в сети будет 14,8-15В. Для постоянного использования такое напряжение великовато и я поставил управляемое из салона реле, которое переключает питание т"Б" или на "апендикс" или на цепь после замка зажигания. Лампочка при этом работает корректно - при отсутствии зарядки - горит, при наличие - гаснет. Повышенное напряжение использую во время прогрева, чтобы восстановить заряд АКБ, перед постановкой в гараж, чтобы дозарядить АКБ и при обнаружении падения плотности электролита. И еще, исправная електрика автомобиля никогда не заряжает АКБ на 100%, чтобы тот не кипел. Поэтому аккумулятор нудно РЕГУЛЯРНО дозаряжать от внешнего источника. Моя система позволяет обходиться без этого.

Заміри на генераторі і АКБ зроблю на цих вихідних і викладу сюди, для подальшого діагностування електроустаткування Славки....

Отже в планах в мене є ,незалежно від діагнозу, замінити регулятор напруги на ВТН 9111.3702 чи ВТН 1702.3702-01. Про ВТН 9111.3702 написанно начебто для кальцієвих АКБ і дає дещо завищену напругу 14,4В, залишилось питання де їх тепер в Києві знайти, бо я читав на форумі, що їх відшукати досить нелегко...

Був випадок на днях, який мене зацікавив... я грів машину після нічної парковки. Вона працювала-працювала потім бац... і фари загорілись яскравіше і оберти двигуна збільшились ні з того ні з сього.... Хоча я нічого зовсім не чіпав

Написано в описі що цей повинен підійти, хоча дивлюся по кріпленням то наче і не підходить:
ВТН 9111.3702
http://www.vtnauto.com/images/9111.jpg
ВТН 1702.3702-01 а ось цей по кріпленням підходить:
http://www.vtnauto.com/images/1702.jpg


В мене є запитання до знавців, а вихід "+" на генераторі це є тей контакт, що з гайкою і клемою? Бо в книжці з експлуатації написано:" Щоб провірити роботу РН треба замірити напругу між виходом + генератора і массою авто"

Так, з гайкою - це вихід "+". А вище й лівіше провідок, який виходить з корпусу і повертається назад - це управління напругою.

"Був випадок на днях, який мене зацікавив... я грів машину після нічної парковки. Вона працювала-працювала потім бац... і фари загорілись яскравіше і оберти двигуна збільшились ні з того ні з сього...." - може поганий контакт? У тут він від вібрації поновився? А може щітки залипають чи колекор брудний у генераторі і він регулярно не видає напругу? В принципі, на реле напруги вже йдуть нові щітки. Спробуй його замінити на справне.

Дякую... Контакти всі пересмикав починаючі від клемм АКБ і до генератора... все начебто прикріплено міцно, але це "на око". Як заміна не допоможе буду шукати проблему деінде.....

Таке питання, а як я під"єднаю до + на генераторі бортового вольтметра, то по ідеї я буду постійно моніторити напругу яку видає генератор, вірно?
Таким чином я зможу запобігти ситуацію з повним розрядженням АКБ.

Була ідея підключити вольтметра до клемм АКБ так буде найточніше, але не знаю як вирішити проблему з відключенням вольтметра на період стоянки.... щоб він вимикався разом із запаленням.
Можливо просто втулити в схему простого вимикача?

втули реле. реле включает вольтметр при повороте замка зажигания, просто и надежно.


нет, сначала карб/мотор вышел на режим и повысил обороты хх, а потом фары ярко загорелись, как следствие)))


Для RRR---не понимаю, почему при подключении проводкА "15" на некотором расстоянии от аккума напряжение на аккуме понижается, логично должно быть наоборот, ведь при таком включении напряжение на генераторе должно быть выше, чтоб в точке подключения "15" с учетом падения напряжения на проводах было в итоге ваших 14,8 вольт. Или у вас от генератора до АКБ слишком тонкий провод идет?


ЗЫ:
наверное я не так понял ваше "подключить ко входу генератора", это имелось ввиду толстый провод, который дает плюс напрямую на плюсовую клемму генератора, или нет?

ну дак справа в тому, що цей перепад був достатньо різким.... наприклад так якби я зняв клемму з акб під час його роботи.

Дякую за пораду з реле... я якось і не думав:) А яке реле взяти?

Крепления одинаковые, корпуса разные. Когда будеш покупать то обрати внимание на тот лепесток на который одевается проводок, есть регуляторы в которых лепесток торчит в сторону а есть у которых согнут, надо брать такой как у тебя стоит.

Если по простому --- идешь в радио магазин и просишь автомобильное реле, или реле на 12 вольт, тебя поймут. Потом обычным тестером находишь два выхода с реле, между которыми тестер покажет сопротивление порядка 120---400 Ом. Это обмотка реле, если на нее подать 12 вольт, то на каких - то других контактах тем же тестером ты заметишь "0 Ом" это контакты, которые замыкаются. Ну а дальше --- один контакт обмотки реле садишь на корпус, второй контакт реле садишь туда, где у тебя появляется плюс при включении зажигания(найди это например на колождке предохранителей) а контакты реле которые замыкаются включи в разрыв одного из двух кабелей твоего вольтметра. Надеюсь объяснил понятно.


http://nikom.biz/imagel.php?pic=A160001&num=569

по ссылке фотка самого дешевого реле(там написано 24в, тебе надо с надписью 12В) 5 контактов, тебе надо найти 4 те, который я написал. Через прозрачный корпус все видно и так, какие контакты куда и чего делают. Самое распространенное, должно быть в любом магазине, можешь с этой фоткой туда и идти.

я мав на увазі прибодяжити його до того контакту де знаходиться гайка та одягаеться клемма з РН

Дякую за поради... впринципі я з реле розібрався і зрозумів як його підключити....
на цьому сайті добре розписано:
http://autosiga.ru/content/view/76/37/
а чи є в продажі реле вже з підписаними контактами, бо тестера не маю
Швиденько накидав схему, як я буду підключати вольтметр/тахометр марки "Штурман 4", може колись кому згодиться... Вибачаюсь за якість, я не радіолюбитель:)

в принципе есть и с подписанными(если точнее с подрисованными :-) ) но можешь не разобраться. Если нет тестера -- подключай 12 вольт с аккума на все контакты, пока не услышишь щелчок, НО!!! подключай через любую автомобильную лампочку, если нарвешься на замкнутые контакты то не спалишь себе пальци, а просто загорится в полный накал лампочка. потом найдешь той же лампочкой контакты, которые замыкаются, когда на обмотку реле подается напряжение. А если купишь прозрачное реле, как на фотке и внимаааателньо рассмотришь, то увидишь контакты к которым идут два тоненьких проводка от обмотки, увидишь контакты, которые замкнутые при отсуствии напряжения, и увидишь контакты, которые щелкают/замыкаются при подаче на обмотку напряжения. Но нужен паяльник, есть же у тебя?

Паяльник є..... і користуватися ним вмію:)
Дякую Вам, soladko!

Стоп, а чем ты собрался все что тебе тут советовали мерить ? Ты ж говоришь тестера нет. Тестер - это мультиметр, если чо)

Збираюся поміряти вольтметром, він в мене поки що не підключений... а як не вийде позичу в тестя мультиметр:)

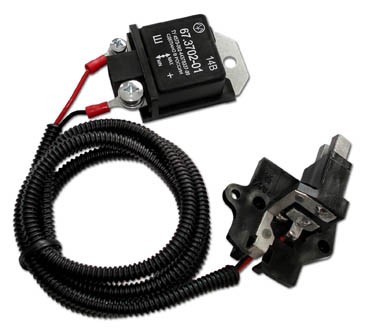

Є можливість придбати таку штуку: трехуровневый регулятор напряжения 67.3702-01:
http://images.prom.ua/17846746_w640_h640_67.370201.jpg

Що скажете? Це буде краще ніж звичайний регулятор напруги?
Десь читав на форумі що цей регулятор повинен підійти до мого генератора.

Может я непонятно написал, но имел в виду другое: если подключать как положено, то напряжение в сети (и на АКБ) ниже, чем если на генератор подавать напряжение после замка зажигания. После замка зажигания напряжение, вследствие падения в цепи и на контактах, ниже и РР пытается это компенсировать...

Сдается мне, что на фото промышленое исполнение реализованой мной идеи...
