Генератор 220В, частота


Китайський генератор NOWA BG3400 3,1кВт, 4х тактний двигун.
https://allo.ua/ua/benzinovye-genera...wa-bg3400.html

Спробував підключити УПС. УПС, який нормально заряджався від 2х тактного генератора, тут не захотів. В параметрах мережі написав, що частота мережі більше 100Гц. І типу, пішов нафіг, це не мережа - працювати не буду. Китайський частотомір (в стандартній мережі показує ~70Гц) тут показав 514(!). УПС від 2х тактного генератора показував 52+/- Гц.
Питання - що за фак зварганили китайці і як з таким боротися?

Найперше питання- форма отої квазісинусоїди на виході генератора яка? Це важливо і для показометра-вольтметра і споживачів. Деяким плювати, деякі не люблять/не переварюють, тобто без конкретики відповідь точною не буде.
2- як виглядить частотомір, як його матюкати? Є мультиметри з режимом вимірювання частоти, можна ним подивитись. Найпростіше/точніше- старий совковий вібраційний щитовий частотомір, тільки аби напруги підходила, бо є і на 36 вольт, і більше. На базарах ще бувають у дідів, або на підприємствах покійних.
3- практично всі дирчики повинні видавати 51...52 Гц з не дуже кривою синусоїдою, це десь 3100...3200 об/хв колінвала, на х/х, потім має право просісти трохи при стабільній напрузі, якшо в ньому є АVR.
4- дуже сумніваюсь в отих кіловатах, особливо, коли там люмінь, а не мідь, хоч з нею теж не все гладко.
Ну і останнє- в наших розетках давно вже не синус, про це писав не раз.
ПиСи- китайці- найкрутіші поліглоти в світі- скоро почнуть писати лейби та паспорти циганською, чи аборигенів острова Пасхи...
В мене- породистий китаєць з родословною чистокровного німця...

Надо осциллографом форму напряжения посмотреть. Без этого ничего посоветовать нельзя. Не забудьте использовать щуп 1:10, чтобы не спалить осциллограф. Выложите скриншот с указанием масштаба (вольт в клетке и миллисекунд в клетке). По результатам подумаем, как побороть.

Ой, Юра, там такие кракозяблики бывають, жуть. У меня два БГ, один- компаундный с чисто китайским именем ФИРМАН-1500, у того симметрично вверху и низу перед пиком такой себе провал, пробовал фильтра лепить- фигвам. В третьем- безродном, еще иначе.
Второй с АВР, там вершины срезаны. И главное, это уродство очень зависит от характера нагрузки- акт, емкостная, индукт.
Но видеть форму таки надо, безусловно.
Удивительно, что старые Л 2/3, АБ-1 и т.п. с простой схемой возбуждения и регулирования работали без проблем. В моей р/ст Р-103 АБ-1-0/230 спокойно тащил и р/станцию всю, и калорифер, и АКБ заряжал.

https://i.imgur.com/dFhg35z.png

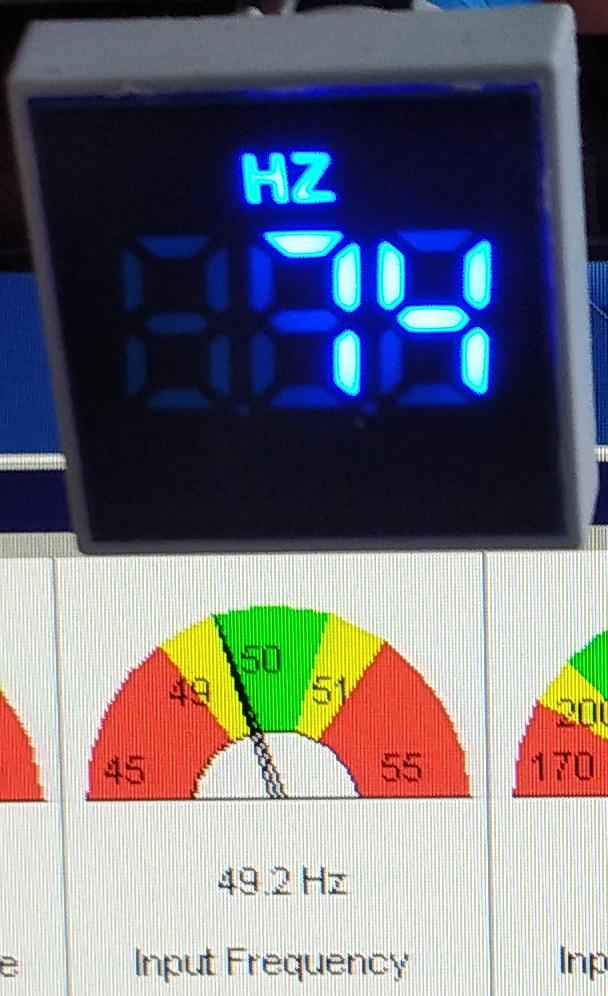

Там мультиметр в режимі частотоміра. Це те, що він показує, коли підключений до генератора.

https://i.imgur.com/qacgMpu.jpeg
Тут знайшов ще один мультиметр з режимом частотоміра (верхній). Там покази стоять колом. На нижньому скачуть в межах 49-70Гц. Ну, нижній, це той, яким мірявся генератор.

Телевізора, щоб подивитися форму, нема. І взяти поки що нема де...

Дзвонив ще в фірмовий сервісний центр того бренда. Там порадили акуратно покрутить резистор на блоку AVR. Але ж, на скільки я знаю, то не частота а напруга. Коротше, вирішив забити на на їх поради і на те, щоб їм віддавать генератор в ремонт. Хоча, може вони й праві. Якщо там прямокутна форма струму, то присутня купа гармонік, які якраз і можуть моєму частотоміру забивати баки. Враховуючи, як він реагує на сміття в звичайній мережі. Тобто, якщо зменшить напругу з 235В до 220 - його може і попустить.

В принципі, напруга не повинна залежати від частоти в певних межах, АВР повинен витягувати її, теж в певних межах. Потім двигун може глохнути.
Частота може гуляти при різному навантаженні, регулюється центробіжним регулятором, який смикає дрос. заслонку туди-сюди, оберти виставляються по тахометру БЕЗ навантаження, а вже вих. напруга- потенціометром теж без навантаження.
Гайка/гвинт настройки ЦР знаходиться ПІД баком, деколи добратись можна, з матюками... Треба пірнати під бороду щитка і шукати там. Але хай це роблять і покажуть сервісмени, це їх хліб.
ПиСи- а як себе веде БГ при навантаженні якоюсь плиткою, феном, т.п.- активного характеру?

Як регулювати оберти - я знаю. Ремонтував таке. Просто, тут уперше зтикнувся з незрозумілим значенням частоти. Щоб було більше В ДЕСЯТЬ РАЗ(!!!).
Активне навантаження - на ура. Вішав чайник - трошки просіла напруга і зразу вирівнялась. Від нього навіть насос насосної станції запускається. А от свердловинний - чомусь ні. Хоча, восени, коли купив це чудо, перевіряв - працював.

А вони однакові по схемі, конденсаторні, к-ри живі? Як той показометр реагує на напругу в розетці?

Однакові. Потужність різна - в свердловині менший. Той що в свердловині від мережі стартує нормально.
Показометр реагує правильно.

Якшо в розетці- норма, значить генератор видає купу гармонік, які і ловить китайський показометр.
Конденсатори я би перевірив, навіть в крутих апаратах дохнуть. В цирк. насосі геть німецького і дорогущого котла Віссманн к-р усох наполовину.

Без осциллограммы гадание на кофейной гуще. Физически невозможно, чтобы частота была повышена в 10раз, это проблемы измерения кривого сигнала прибором, который рассчитан на синусоиду. А вот насколько кривой и что с этим делать, только осциллографом увидеть можно.

Юра, дополню- кривого сигнала кривым прибором.

Щоби не створювати нову тему запитаю тут.

Запитання до тих хто юзає бензогенератор з АЛЮМІНІЄВОЮ обмоткою, чи варто брати? Є бажання на всякий пожарний купити генератора, дай боже щоби я його жодного разу не запускав, але хай буде. Споживання будинку буде до одного кіловата, в пікових навантаженнях коли будуть запускатись компресори холодильників чи хтось захоче скористатись мікрохвильовкою до 1,5-2 кіловата. Генератор з номінальною потужністю 2,8 кіловата, максимальна потужність 3 кіловата.

Звичайний мерзотник при роботі жере приблизно 100 Вт і то не проблема для БГ, проблема- пуск компресора, при якому струм може бути і 5 і 10 ампер. Кажуть, інверторні і класичні, але з плавним пуском компресора миряться з БГ. Аналогічно і мікрохвильовками.
При наявності в генераторі АРН(AVR) останній пробує утримати просідаючу напругу шляхом збільшення струму обмотки ротора і треба мати великий запас потужності- і ЛиСи, і кВт, щоб БГ не погас. В усякому разі, мій БГ- 2,7 кВт, ну так китасі написали, при пуску холодилькика лягає, слава богу- не вмирає.
Тут- повна аналогія з автомобільним генератором в т.ч. і конструкція генератора плю "шикаладка", тільки кінські сили двигуна тут таки більші, двигун на ХХ трошечки і присідає, але не глохне.
Відносто люмені- АХЗ, відгуки всілякі, як і інструмент- перевантажив, ремонтуй...
В резерві є БГ з компаундною схемою, але з ним не пробував, бо потужність вдвічі менша, він є резерв для живлення інвертора і газового котла, правда, і тут є проблема- ота квазісинусоїда не дуже подобається ЦН і вентилятору котла- котел двоконтурний. Дорогий.
Скільки ЛиСи при отих3-х кВт?

170 бензтновий. 3,5Кс

Я питав про співвідношення лиси/кВт, бо деколи китаяси путають і пишуть 5,5 лиси і 7 кВт...

Генератор FORTE FG3800 такий як на відео, на двигуні написано 7.0.

https://www.youtube.com/watch?v=cj9eBKhYKno

Ну, коли конячок сім, а кіловат 3,8, то близько до правди.

Тут питання в живучості алюмінієвої обмотки.

Найкраще поїхати на перемотку, де їх ремонтують і запитати там.

А що таке ЖИВУЧІСТЬ? Почнім з максимальної температури, опору і т.д.
Заміна міді не люмень не новина, сказати, шо в Китаї нема міді? А все просто- мане-мане-мане, а далі... Зробити 100500 вічних генераторів? Та хто на таке піде, а дітей годувати?
І якшо параметри обмотки з люмені рівні мідним, чому і ні? Але навряд чи так є і буде.
Відносно перемотки- а хто вам правду скаже з тих майстрів?
Вибачайте, слів багато, але навряд чи хто точно скаже, бо і брендів, і умов експлуатації не менше, ніж зірок над Піднебесною...

Не виключено що на генераторах з алюмінієвою обмоткою провід мотають трохи товстіший, але алюміній буде витримувати менший час перевантаження, бо опір більший, швидше буде нагріватись.

Цікаве відео про споживання генераторів різної потужності на однакових навантаженнях. Цікава різниця при збільшенні навантаження в два рази, на мою думку тут такий результат через те що двигуни ще не пройшли обкатку, або генератори настроєні на максимальну потужність, маю на увазі кут запалювання та карбюратор.

https://www.youtube.com/watch?v=euIaNGZMOLk

І міді питомий опір 0,017 мкОм/м, у люмені майже вдвічі більше- 0,027 мкОм/м, і логічно при тій же потужності генератора чекати відповіно більшого діаметра/площі дроту. Реально? Навряд чи, бо це як мінімум більше місця для обмотки. А ще про температуру пам'ятаємо.
В карбі можна зробити різні витрати бензину, можна гратись і з заслонкою, а от з кутами навряд чи- нема там єлемента регулювання. Та і умови- температура, бензин,
навантаження різні і порівнювати витрати в різних умовах- ні про що.

І головне- коли 4 дні геть не було струму і трохи менше води, про витрати вже не варто говорити. Слава богу, грудень у нас теплий, зараз- сонячно, плюс 13 в тіні, з півночі.
Ну кацапи гріють- недавно вибухало десь недалеко.

Хрен з тими цінами на бензин, складніше з формою квазісинусоїди, яка дуже нервує в першу чергу газові котли, бо якщо там електроніка і стерпить, то двигуни починають бунтувати- шуміти, грітись і т.д. і це може дорого обійтись.
Мав справу з кількома БГ і там не синус, якісь крокозяблики- або варшини зрізані, або схожі на сідло і т.п.
Якраз робив лабоЛаторну, (як каже мій знайомий- метролог)- зліпив LC фільтр для котла, тепер синусоїда практично правильна, котел не шумить двигунами.

" зліпив LC фільтр для котла, тепер синусоїда практично правильна, котел не шумить двигунами."
Теоретично ..до любого перетворювача без чистої синусоїди (думаю при нагрузках ,як для турбокотла(споживання десь 120 вт) добавити на вихід прорахований фільтр ,
ї перебитись скрутний час можливо,непогано!

щоб трохи по темі -більшисть користувачів не підозрюють яка в генераторах обмотка,я звісно за мідь,
але багатенько років дома користувався зваювальником і коли вирішив здати на метал то виявилось що там люмінь,
(а я давав спецу для намотки шикарну мідну шину,,,обдурив не китаець))

Як назло, ха-хаха...зранку дали струм, тому я доводив конструкцію до ладу, а запускати БГ після обіду ліньки, тому продовжу завтра. Зробив і обхід фільтра, зібрав все в розпод. коробці.
Дросель від ламп освітлення 0,42 генрі, 125 Вт, конденсатори- шо знайшов в закромах.

Місце китайці могли передбачити вже на етапі проектування, щоби можна було використати обмотку двох типів.
Кут запалювання, я мав на увазі що коли проектували генератор, дали йому максимальне навантаження і під нього виставили кут запалювання, враховуючи що в залежності від навантаження заслока на карбі змінює положення, цей кут не підходить для всіх режимів навантаження.

А радянський стабілізатор напруги що колись використовували для лампових телевізорів не вирішує цю проблему?

Ні, бо він навіть з чистої і вмитої синусоїди робить каку. Вона- кака, ламповим ТВ не заважала, а от все інше таке не переварює.
З достойних радянських СН знаю тільки один С-1000 на тиристорах часів союзу, яким користувались метрологічні та інші серйозні служби. Бо мінімум гармонік і ступінь стабілізації плюс-мінус 2 В від номінального на виході.
Потім були напогані пародії на тиристорах, наприклад ЕКН-400, все інше- або добре/ дорого- біля 10000 грн, або фуфло- 3 чи 4 реле...
Ну з напругою- плюс/мінус десяток вольт техніка жива, а от з формою проблеми є.

У мене Верк на 2.8 куплений здається в 22році. Звичайний генератор. В бюджетному сегменті здається всі з алюмінієвою обмоткою. Колись чув розмову що в разі поломки не перемотується. Але можливо то у нас і залежить від спеціалістів.
Для неактивного юзанія імхо саме воно.

Мій "ГЮДЕ" з паспортом мовами всієї йоропи, окрім української і кацапської, куплений в 14-му, таки мідний дріт має. Аналогічно і Фірман 1500 12-го. Тоді ще ринок дрімав.
Хлопці, пишіть дані і про лиси, і про кіловати, просо цікаво знати, до чого дойшли китайці.
