Металлические кольца в приборку стандарт (Фото)


Вот наконец то получил мои кольца в приборку, машина сейчас пока зимует из-за некоторых поломок и отсутствия финансов на ремонт :)

Решил похвастаться результатом, может если кого заинтересуют такие же - обращайтесь, смогу вам помочь.

Фотге:
http://lh6.ggpht.com/_pJAHMoMEi1s/S2...0/IMG_1553.jpg

http://lh3.ggpht.com/_pJAHMoMEi1s/S2...0/IMG_1554.jpg

http://lh6.ggpht.com/_pJAHMoMEi1s/S2...0/IMG_1556.jpg

http://lh4.ggpht.com/_pJAHMoMEi1s/S2...0/IMG_1557.jpg

http://lh5.ggpht.com/_pJAHMoMEi1s/S2...0/IMG_1558.jpg

http://lh6.ggpht.com/_pJAHMoMEi1s/S2...0/IMG_1562.jpg

http://lh5.ggpht.com/_pJAHMoMEi1s/S2...0/IMG_1563.jpg

http://lh4.ggpht.com/_pJAHMoMEi1s/S2...0/IMG_1565.jpg

http://lh4.ggpht.com/_pJAHMoMEi1s/S2...0/IMG_1564.jpg

Re: Металлические кольца в приборку стандарт (Фото)


Sanchez, дружище, твоя приборка выглядит отменно! Браво! Где брал кольца? Каков бюджет? Кстати шкалы тоже очень симпатичные! :D

Re: Re: Металлические кольца в приборку стандарт (Фото)


Красиво! Сделал бы и себе также, но на приборке "Люкс" думаю смотреться не будет :(

Re: Re: Металлические кольца в приборку стандарт (Фото)


Кольца делались под заказ у токаря. Шкалы рисовал сам. Если кого интересуют кольца - за 100грн. могу организовать, пока только для стандарт приборки, может со временем получится сделать под другие приборки.

Re: Re: Металлические кольца в приборку стандарт (Фото)


Интересует на опель астру.
вот на подобие этого:
http://www.preisroboter.de/ergebnis19200673.html
http://www.yatego.com/blauertacho4u/...g-und-zafira-a
http://cgi.ebay.pl/ws/eBayISAPI.dll?...m=200386414615

Re: Re: Re: Металлические кольца в приборку стандарт (Фото)


очень понравился глобус на кухне) а так симпотично)

Re: Re: Re: Re: Металлические кольца в приборку стандарт (Фо


Sanchez
Меня заинтересовали кольца.
Как договорится ч тобой об оплате и пересылке.

Re: Re: Re: Re: Re: Металлические кольца в приборку стандарт


+1
А шкалы сам рисовал или где тут находил?

Re: Re: Re: Re: Re: Re: Металлические кольца в приборку стан


Шкалы сам с нуля рисовал. Разбирал приборку, сканил старые, рисовал новые.

Re: Re: Re: Re: Re: Re: Re: Металлические кольца в приборку


зачет :!:

Re: Re: Re: Re: Re: Re: Re: Re: Металлические кольца в прибо


А можно както получить файл со шкалами!

Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлические кольца в п


Файл со шкалами выложу сюда, когда попаду на работу. Кольца можно сделать, единственное что, надо обсудить с токарем длительность изготовления. Отослать в другой город могу ночным экспрессом или автолюксом.

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлические кольца


Можеш дать чертежи или размеры колец. И Из чего вырезал кольца я токарю знакомому закажу для себя.

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлические ко


Чертёж у токаря остался на листике от руки сделаный. Проще будет снять приборку и дать токарю померять всё как следует.

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлические кольца


Как сделаеш в запорожье сообщиш я наверное возьму себе!

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлические ко


Шкали на чому друкував?
Виглядає як матова поверхня

Метал на сонці не блистить?

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлически


Металл кажись дюраль, они не хромированные, глянец есть, но не зеркало, возможно при желании и наличии времени можно наполировать с помощью пасты гойа и войлока так, что будет блестеть не хуже, чем ...глаза у кота.

Шкалы печатались на матовой меловке с матовой ламинацией. Все танцы с бубном вокруг фотобумаги не дали положительного результата. Подсветка приборки у меня белого цвета на основе светодиодов, которые установлены в штатные места вместо лампочек. Результатом доволен, единственное что, светодиоды иногда перегорают, но без этого видимо никуда.

Если кто надумает покупать светики, берите с SMD светодиодами, они ярчи и выглядят как квадратики, единственное прийдётся немного пошаманить, когда будете вставлять их вместо лампочек.

Ещё была мысль сделать приборку в стиле лексус, это матовое стекло и постоянная подсветка приборов днём и ночью, но это пока только мысли.

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлически


вобще то не должны как подключал?

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлич


Я покупал светики вместе с резистором, поэтому там особо не получится иначе подключить, так как они в штатные места вместо лампочек ставятся.

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Мета


Светики китай, причём видать самый дешёвый, отсюда вывод - долго жить им не суждено.

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлически


Свое стекло малёхо притонирую...будет почти как лехус )))

Пы.Сы.
ЗачОтное исполнение!! молодец :-).. ИМХО ты первый кто сделал кольца, после того парня, что сделал их из поршневых толи от Москвича толи от Волги-давно было..не помню :-)
Держи плюс.....

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлич


Идея и исполнение 5+ :!:

Жаль, эти детали не на первом месте в списке покупок..... :?

Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлические кольца в п


ну так что, будут шкалы?

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлические кольца


Да шкалы плиз кинь сюда!

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлические ко


Я себе поставил приборку от чайзера, подсветка такаяже как на лексусе и крузаке, стекло притонированное. Но хотелосьбы еще такие кольца вставить.

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлически


Прикольно - бенз в минус. Типа на парах бензина едем :-D :-D :-D
типа ап

Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Re: Металлич


Скачать шкалы можно тут:
http://upload.com.ua/get/901563303/

Прошу прощения что долго не отвечал, не было возможности.

чето темка заглохла, оживлю немного!
http://s7.postimage.org/c6frj1bh7/IMG_1575.jpg

запускаю вот такие кольца для товарища -=BANDIT=-,
http://lanos.com.ua/forum/uploads/13...622_9_6435.jpg
http://lh6.ggpht.com/_pJAHMoMEi1s/S2...0/IMG_1556.jpg

а цена?
в приборку стандарт

до 150грн
но возникает вопрос по поводу выборки под кнопку сброса, пока ее решаем

ждем решения - мне пока не печет

выплывает проблемка с кнопкой, низ(дно) в маске иммет 81,0мм а вверх 82,0мм, высота колодца 4,5мм, а выемка кнопки около 2,5мм(тоесть 82,0+2*2,5мм) должно выйти как минимум 87мм, и всеравно кнопку аккуратно не разпилив кольцо установить не получится, да к томуже кольцо получится толстоватеньким8,5-9мм или 4,5стенка.

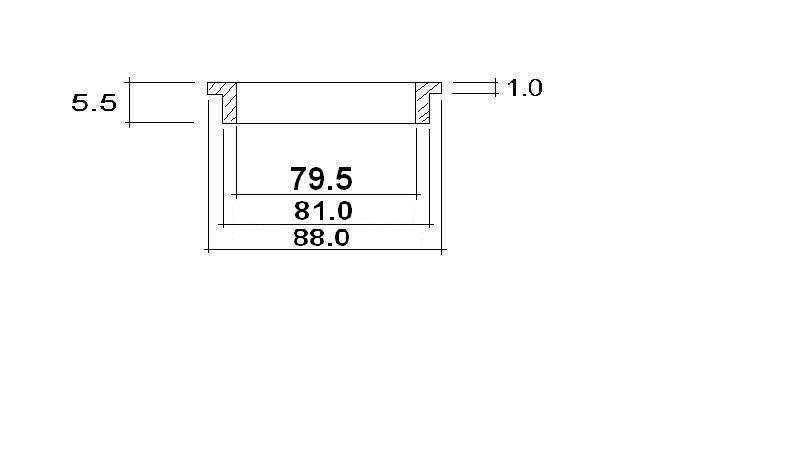

Так что пока кидаю свой чертеж как я вижу кольцо, и распил и выброс сегмента под кнопку по месту
http://lanos.com.ua/forum/uploads/13...22_9_12653.jpg

кольца готовы, фото отвратительное с китайского телефона...
завтра постараюсь сделать получше, если не получится тогда ждем в пятницу фото установленых в приборку у Бандита

Блестит:)

не то слово, просто китайский телефон на целых 0,3Мп не передает весь блеск!

Пятница уже прошла)

НП что то погнала, доставку перенесли аж на понедельник + время на инсталяцию так что остается только ждать.....

ребят ,все будет.приборка еще в процесе

слишком много все делается))))
меняются шкалы,стрелки,кольца подгоняются,меняется подсветка приборки (делается плата на диодах)
плюс выломать в правом окошке лишее)))
сделать подсветку стрелок

ничего страшного, главное конечный результат!!!
Подождем, УДАЧИ!:beer:

Спасибо большое))))

пока что есть такое)))
после когда все будет сделано,сделаю полный отчет

Прикольна ідея з платами підсвітки. Вони якось закріплються? По схемі вижно що ви використовуєте паралельніланцюги з послідовно зєднаних 3 світлодіода з струмообмежуючим опором. Який струм йде через світлодіоди?

я бы ответил,но делаю не я)))))

Ну шо там? Є готовий продукт? Покажіть як стало суперово!

повірь, що не все так швидко робиться...
по собі знаю, що коли роблю людині щось, то час дуже швидко пролітає а людині яка чекаю здається вічністю...

Пока что еще в работе))))Терпение и все будет))))

То оргскло зверху поставили? Яка товщина?

поликарбонат,толщина вроде 4 мм

вот фото приборки))))

Круто, тільки б дирку скидання суточног пробігу можна було б не підсвічувати...

а ну как раскажите как это сделать?))))

Одеть резиновое колечко под печать. Будет видно свет только во время нажатия на кнопку, а когда отпускаешь, колечко, как клапан закрывает свет.

Спасибо за совет)))

С чего стрелки?)

с ланос приборки

А стрелку спидометра просто пальцем на низ положили и откалибровали?

ага
