Генератор с сенса на таврию.

[mazepa2000@list.ru]

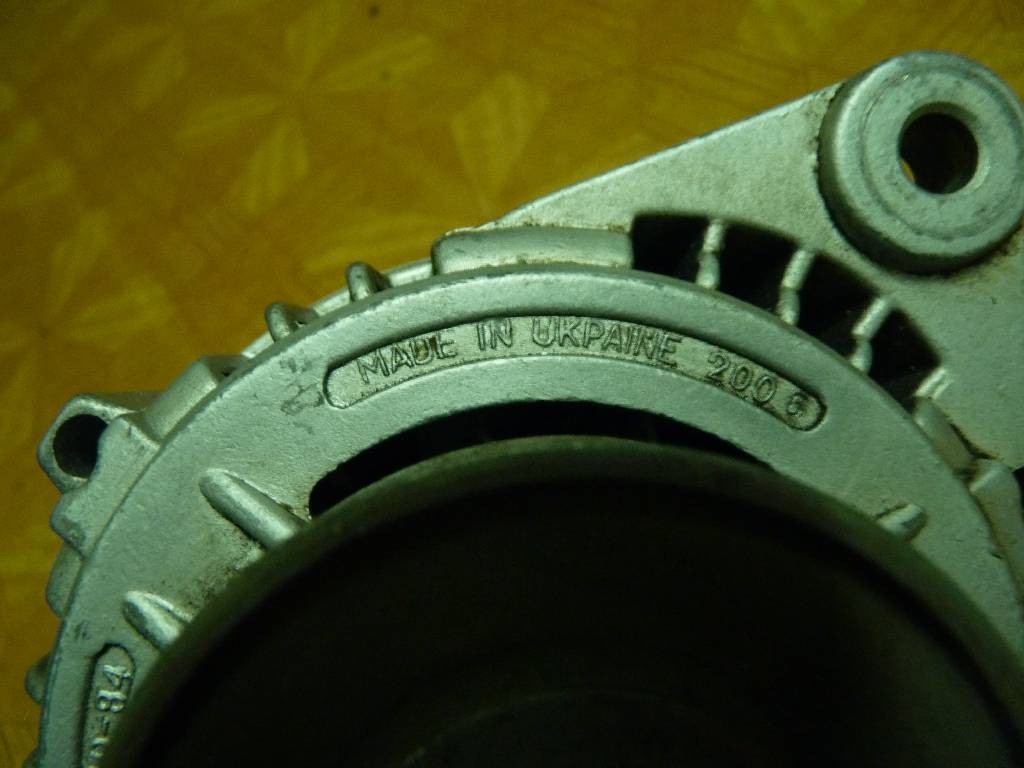

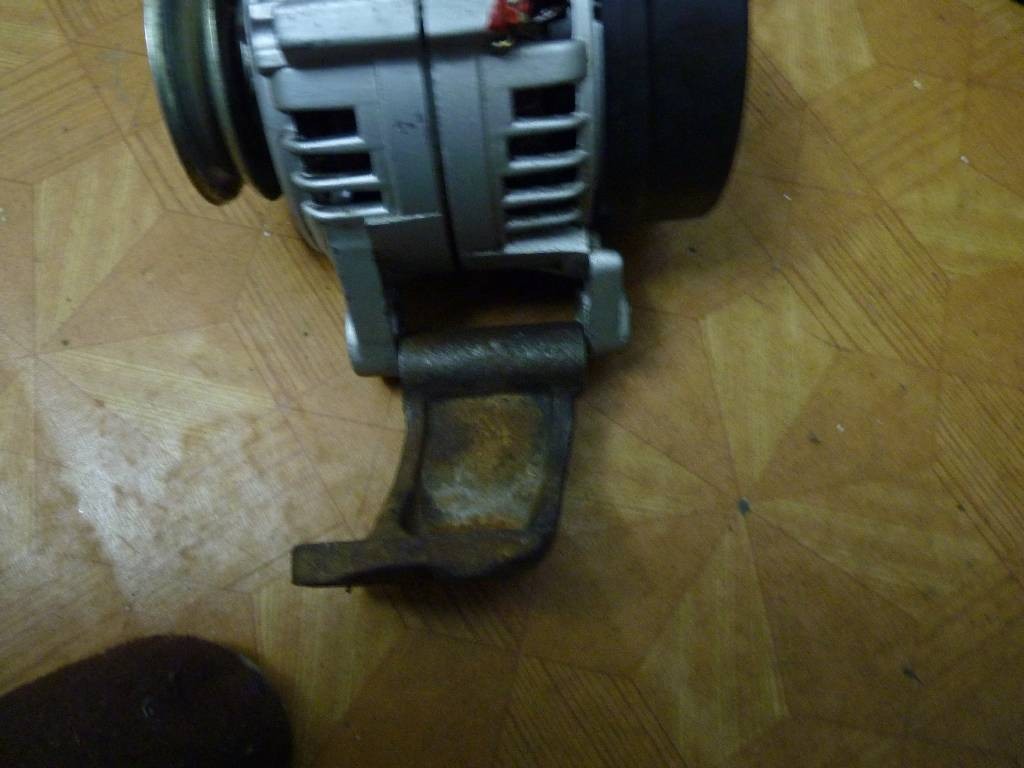

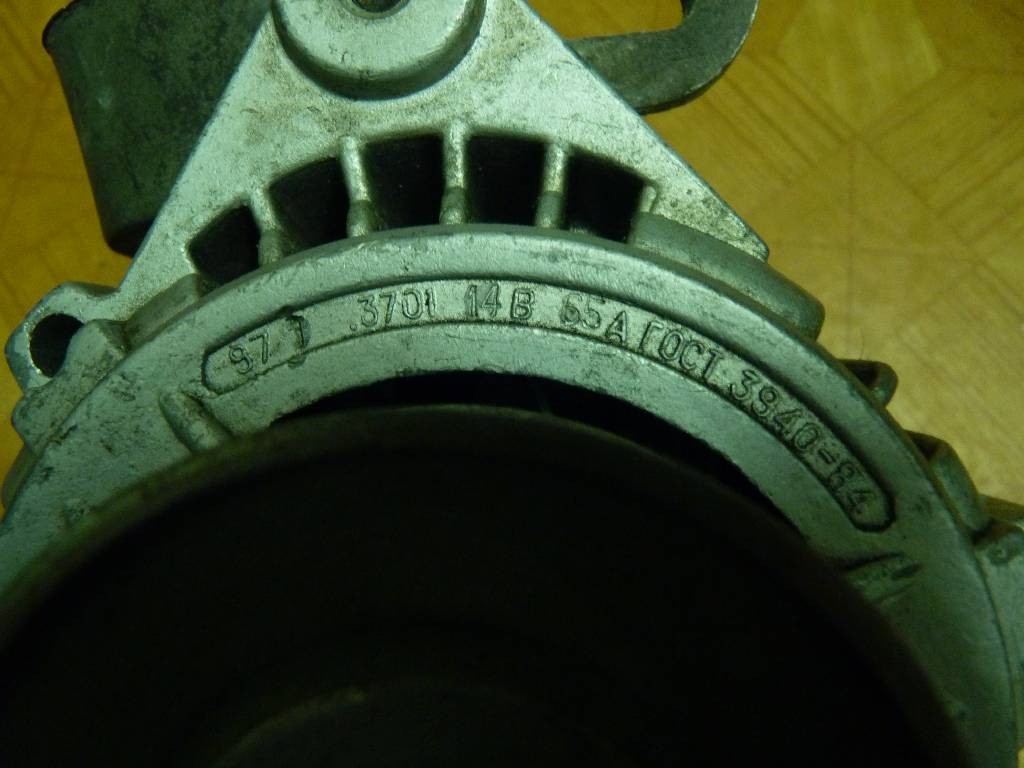

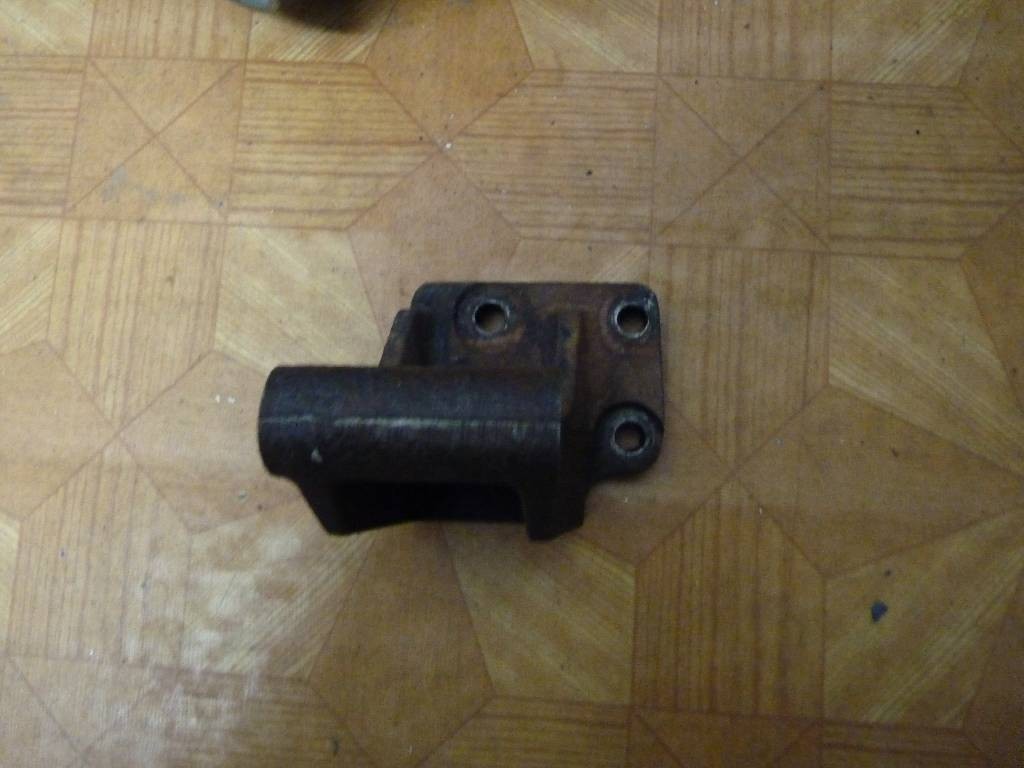

Вот такой гена мне достался,я почти уверен,что он он сенса.










Вопрос по подключению.
У меня москвичевский гена,там 3 "провода",
что делать с толстыми под гайку понятно,просто перекрутить на новый и все,что делать с проводами,который подходит на щеточный узел с шоколадкойи который идет на цепь контрольной лампочки.Куда какой кидать на новом гене?

[Vasyl 1960]

Этот генератор получает возбуждение от "плюса" через параллельно включенные лампочку и резистор. Лампочка одновременно есть и контрольной заряда. Когда включено зажигание, а генератор еще не вращается, лампочка горит. Когда генератор начинает вырабатывать ток, на выходе дополнительных трех диодов появляется напряжение, которое подается на возбуждение. На лампочке с обеих сторон появляется одинаковое или примерно одинаковое напряжение "плюс", поэтому она гаснет.

[mazepa2000@list.ru]

А такой способ?
http://zaz1102.blogspot.ru/2011/02/9...-ot-sensa.html

[Vasyl 1960]

Или такой: http://mytavria.org.ua/car_3410.

[кук]

Или такой- слева схема с "мАсквичевским", справа- с якобыотсенсашменса. Смотрите, сравнивайте.
Странное дело- авто-Славута, мотор- не Сенс, но генератор- точно такой.

[Андрейко]

Сообщение от Vasyl 1960

Этот генератор получает возбуждение от "плюса" через параллельно включенные лампочку и резистор. Лампочка одновременно есть и контрольной заряда. Когда включено зажигание, а генератор еще не вращается, лампочка горит. Когда генератор начинает вырабатывать ток, на выходе дополнительных трех диодов появляется напряжение, которое подается на возбуждение. На лампочке с обеих сторон появляется одинаковое или примерно одинаковое напряжение "плюс", поэтому она гаснет.

А если без лишних слов? Что куда подключить чтобы работало? Есть же фото задней крышки... Вот и скажите что и куда. Без воды.

[кук]

Без лишних, а куда уже меньше??? А схемы глянуть? А понимать, что панель придется снимать и переделывать? Блин, нуу было же это, не раз, напрягитесь, поройтесь.

[mazepa2000@list.ru]

Вроде этот способ без переделки панели.
http://zaz1102.blogspot.ru/2011/02/9...-ot-sensa.html
Или не прав?

[Андрейко]

Так там проводку крошить надо.

[mazepa2000@list.ru]

Да в любом случаи, или проводку крошить немного, или панель.

[mazepa2000@list.ru]

А вот так?

http://www.vtnauto.com/ru/9432-01.html

Посмотрел,и правда проще.Сопротивление на какую мощность в параллель лампочке?
Вывод 15 на схеме,это W на генераторе(который не используем)?

[mazepa2000@list.ru]

Такая стратегия переделки,поправьте плиз если что не так.
На приборке ставим в параллель лампочке резюк на 50ом 2Вт,
отрезаем ток конец,который у неё штатно идет на общий(масса),
его сажаем на +12 приборки,после замка зажигания(питание показометров).
Провод с колодки приборки от лампочки должен идти на реле контроля зарядки,
что на кузове около гены.Снимаем его с реле и втыкаем в гену на возбуждение клемма D+,а что было на старом гене на болте,переставляем на новый на болт +В.
Все верно?
ЗЫ Гена стоит москвичевский.

[Vasyl 1960]

Сообщение от mazepa2000@list.ru

...резюк на 50ом 2Вт...Все верно?..

Все верно. Помнится, когда-то снимал приборку на своем "стандарте" Там в качестве резистора на 50 ом стоят параллельно два резистора по 100 ом 2 Вт.

[кук]

А у буржуев просто лампочка 12В/0,12А стоит, и ничего, даже полезнее- возбуждение не сразу, а через пару секунд после запуска.

[mazepa2000@list.ru]

Сообщение от Vasyl 1960

Все верно. Помнится, когда-то снимал приборку на своем "стандарте" Там в качестве резистора на 50 ом стоят параллельно два резистора по 100 ом 2 Вт.

ну все теже 50ом,ток 4вата(перебор уже,лампочка стоит на 1.2Вт.)

[mazepa2000@list.ru]

Сообщение от кук

А у буржуев просто лампочка 12В/0,12А стоит, и ничего, даже полезнее- возбуждение не сразу, а через пару секунд после запуска.

Ну резюк и нужен,только если лампочка сгорит.Пущай будет.

[Vasyl 1960]

Сообщение от кук

А у буржуев просто лампочка 12В/0,12А стоит...

Так "буржуи" эту схему и придумали. А резистор на тот случай, если лампочка перегорит... И еще - чтобы лампочка погасла. Читал где-то, что без резистора не гаснет...

[кук]

Гаснет. Ей-богу. Это просто у нас разброс технологический такой.

[mazepa2000@list.ru]

Всем спасибо за совету.Генератор воткнул,все работает.

[Zazotavr]

Сообщение от кук

Странное дело- авто-Славута, мотор- не Сенс, но генератор- точно такой.

На "Зубиле" Луцкой сборки такой-же. Везде лепили, по видимому...

[кук]

А это только в таврическом эпосе до сих пор легенды про специальные "таврические" генераторы, КЗ, коммутаторы витают. У остальных правоверных это Г222, 29.3701, 97.3701...

[mazepa2000@list.ru]

Поменял генератор.Как то,не привычное напряжение.

Гена работает однозначно,отключал массу,машина не глохнет даже с фарами на холостом.Без фар в сети 14.4в.Это относиться к "без акума".
Теперь в штатном режиме.Без фар с габаритами 13.2-13.5,с фарами 12.5-12.7(редко 12.8),причем на всех оборотах.
На выключенном движке с фарами 11.5,без всех потребителей более 13.Но стоит включить не значительную нагрузку,сразу 12.5
Примерно так.
Гена новый от "сенсовский".Может у меня брешет конечно и вольтметр,но со старым было за 14 обычно.
Думаю на реле-регулятор,оно там все крутое,с голограммкой.
Какие мысли у народа?
Или зыбить? Вроде зарядка то идет даже с фарами..
ЗЫ Это был первый день с новым генератором.ВОзможно разрядка акума еще впереди

[mazepa2000@list.ru]

Не подскажите,от какого ВАЗа подходит щеточный узел с регулятором?
Покапал инет,проблема у многих,дело в регуляторе.Некоторые ставят диод в цепь регулятора.Хочу попробовать поменять регулятор для начала.

[DеadAngel]

Сообщение от mazepa2000@list.ru

А вот так?

http://www.vtnauto.com/ru/9432-01.html

Посмотрел,и правда проще.Сопротивление на какую мощность в параллель лампочке?
Вывод 15 на схеме,это W на генераторе(который не используем)?

Хочу поставить генератор 97Т.3701 вместо Г222. Приборку переделал. Все вроде ясно, но... В посте 12 данной темы вы пишете что вывод D+ это ОВ и на нее должен идти провод с панели (лампочки), хотя по схеме он на нее не идет, то чем является вывод D РН 9432.3702, который по схеме таки идет на цепь лампы с резистором, но в реальности остается не задействованным??? Еще момент. Выходит провод который в старом варианте шел с генератора (вывод 15) на катушку, коммутатор... мы изолируем? То есть получается на новом использованы только два вывода? Кстати... Если реально посмотреть на схему то человек не знающий электрики и решивший просто перекинуть провода с генератора Г222 на 97Т.3701 сделает следующее - соединит провод от лампы (0) с выводом D, провод (15) катушки и коммутатора кинет на вывод D+ соединенный перемычкой с 15 точкой, ну а +В на + аккумулятор.

[кук]

Ой, сколько же об этом писаааалось...Жуть!
Не знающий пусть не лезет, так намного дешевле получится и тушить ничего не надо! Вывод "Д" и остальные провода ТОЛЬКО так, как на схеме нарисовано должен включаться и не иначе. Если вы читали внимательно, то там вопрос, а не утверждение. Вывод 15, если есть такой, дублирует "Д" и ни для чего другого не предназначен.
Смотрите схемы с поста 5, таки сравнивайте, нет в реальной, рабочей заводской схеме новой версии генератора выв. 15 вообще, только "Д"
