Герконовий вимикач світла у холодильнику

[AndrewK]

Всім хай. Є холодильник Snaige RF36. Купу років тому вигорів герконовий вимикач світла (фізично вигорів, був почорнівший). Геркон був куплений, після спроби встановлення ніфіга не працювало, часу досліджувати не було, бо малі діти в хаті, потім лугандонія трапилась, потім за кордон поїхали, коротше це був десь 25й пріоритет.

Зараз відсутність світла відверто харить і є бажання це пофіксити. Хто має поняття розпіновки таких герконів? Чи там просто 2 вільні нормально закриті пари чи там ще й живлення заходить? Схему знайти не можу, а розбирати і досліджувати по шлейфах пів дня відверто не маю часу.

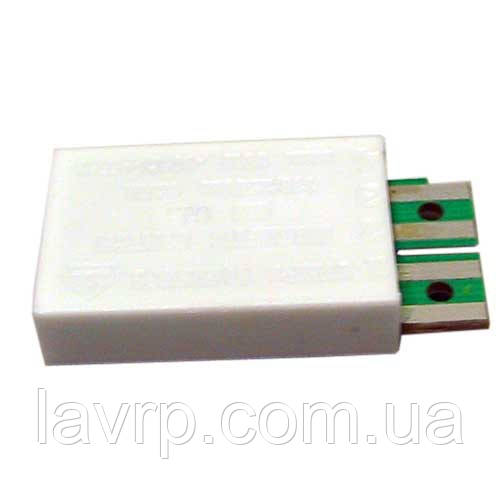

геркон такий

Підбиває мене ще варварське бажання вколхозити звичайний вимикач, але щось воно мені не надто подобається

[кук]

В мене недоступно. Виводи два, чи три? Магніт як орієнтовано відносно нього?, чи навпаки. Не бачив герконів з живленням ні разу- це всього-навсього ГЕРметичний КОНтакт і все. Є на замикання, є на перемикання.

[AndrewK]

Сообщение от кук

В мене недоступно. Виводи два, чи три? Магніт як орієнтовано відносно нього?, чи навпаки. Не бачив герконів з живленням ні разу- це всього-навсього ГЕРметичний КОНтакт і все. Є на замикання, є на перемикання.

Чотири виводи

[Konstantin Kopeykin]

в колбе вакуумной две (либо три, одна пружина) полоски металла. живлення по-наруже

https://www.youtube.com/watch?v=6y-P4iDfvDs




у тебя размыкающий стоит, выбирать и ставить



https://prom.ua/Gerkony-dlya-holodilnikov.html

[Konstantin Kopeykin]

https://master-plus.com.ua/ua/holodi..._s229_047.html

[Rambo]

Не факт, що там саме тупий механічний геркон. Можливо, там який-небудь датчик Холла. А додаткові виводи - для живлення електроніки.
Причин використання саме такої конструкції дуже багато. Треба, все таки, курить схему.

[AndrewK]

От і мене це турбує. Схеми немає і це пічалька. Доведеться досліджувати по живому і можливо колхозити.
Є ще варіант, що там 2 контактних пари задіяно для гарантованого спрацювання, але це знову ж треба досліджувати.

[кук]

Тестер є? Акуратно пройтись по конектору ДО вмикача- які там напруги. Може і постійна, і змінна бути.

[AndrewK]

Та походу тим і завершиться

[Yurasvs]

Старый расковырять не получится на предмет изучения? Вряд ли геркон там напрямую лампочкой рулит, возможно какой-то симистор стоит для усиления мощности.

[AndrewK]

Сообщение от Yurasvs

Старый расковырять не получится на предмет изучения? Вряд ли геркон там напрямую лампочкой рулит, возможно какой-то симистор стоит для усиления мощности.

Там плата в компаунді, на який зверху тонкостінний корпус натягнуто. Розколупати - старого вже нема - він реально вигорів і воняв на всю кімнату, а новий шкода, бо не факт що він дохлий, а та дрянь 400-1000 грн коштує залежно від виробника. Підозрюю, що доведеться шлейфи таки розбирати і досліджувати, бо скоріше за все старий модуль не просто так вигорів.
Вчора пробував модуль тригерити магнітом - не клацає, а тестера нема зараз під руками. Маю підозру, що там реально 2 пари може бути - на кожен провід до лампи.

П.С. Треба буде до патрона і лампочки глянути щоб там КЗ не було

П.С. Приїхало 2 нових ущільнювачі. Порівняно з минулим роком ціна в 2 рази вистрілила (полінився минулого року купити)

[кук]

+100500!

[AndrewK]

Кароч так. Вимикач має 2 пари. В цьому "новому" одна пара постійно замкнута, інша постійно розірвана. На магніт не реагує, пробував різні.

Решта схеми в порядку, дослідив і відтестив.

Буду колхозити звичайний вимикач при нагоді, бо ну його нафіг ті геркони.

[Yurasvs]

Та можно и геркон + какой - нибудь маленький симистор, не надо будет возиться с механикой.

[Володимир]

Геркони є га різну потужність, на них навіть є релюшки що керують електродвигунами.

[кук]

А яка в цьому нужда? Мав справу з струмом ч-з контакти 1 ампер., цікаво побачити на більший.

[Володимир]

Не потрібно сверлити отвори. Я років 25 тому розбирав герконову 3-фазну релюшку, геркони мали наплавки на контактах, справа була в армії, то по приколу засунули кінці в розетку і підвели магніт. Контакти вижили, тільки колба біля контактів дістада тріщину.

[кук]

Як вони вигляділи? Хоч ескізно.

[Володимир]

Сообщение от кук

Як вони вигляділи? Хоч ескізно.

Оцей, непевне. А так якщо запитати в гугла, то видиє геркони 3А по 10 грн штука.

МКА-52202А

- диаметр колбы, мм - 6,5
- длина колбы, мм - 55
- коммутируемая мощность, не более - 300 Вт/400 ВА
- диапазон коммутируемых напряжений, В - от 6 до 380 переменного тока и от 6 до 220 постоянного тока
- длительно допустимый ток, А до - 4
- масса, не более, г - 3,5

[кук]

З конструктивом питань нема, от для чого ними двигуни запускати?

[Володимир]

Сообщение от кук

З конструктивом питань нема, от для чого ними двигуни запускати?

Прапорщик який приніс ті релюшки, казав що вони від бензоколонки.

[кук]

Нууу, якшо прапорщик, все може бути.

[Володимир]

Сообщение от кук

Нууу, якшо прапорщик, все може бути.

Прапорщик з елетронікою на ти, бо я служив у підрозділі що займався ремонтом апаратури зв"язку, то я не сумніваюсь що він не знав з чого поцупив релюшки.

[AndrewK]

Коротше кажучи поставив звичайну кнопку. Взяв звичайну пальчикову кнопку від старого холодильника (стоїть на селі в коморі в якості шафки). Під панеллю в кронштейні навіть місці було для кнопки, а на дверях в цьому місці заниження для неї ж. В кнонштейні довелось чуть розфрезерувати, походу там інший тип кнопки мав бути, але пофіг. В панелі ступінчастим свердлом зробив отвір на 10. Час роботи в рази менший часу на дослідження.
