Тюнинг щитка приборов и салона.

[Витала]

Можно поставить -если только сопротивление рамки темп и бенз одинаковые... Лучше оставить показометр температуры-она важнее ... а топливо будет показывать только тогда когда зажигание вкл... Я делал на Ваз-07 такой девайс- показометр топлива-он же давление масла... Зажигание вкл -показывает бензин..Авто поехало -показывает давление... вообщем 2в1...

[-=BANDIT=-]

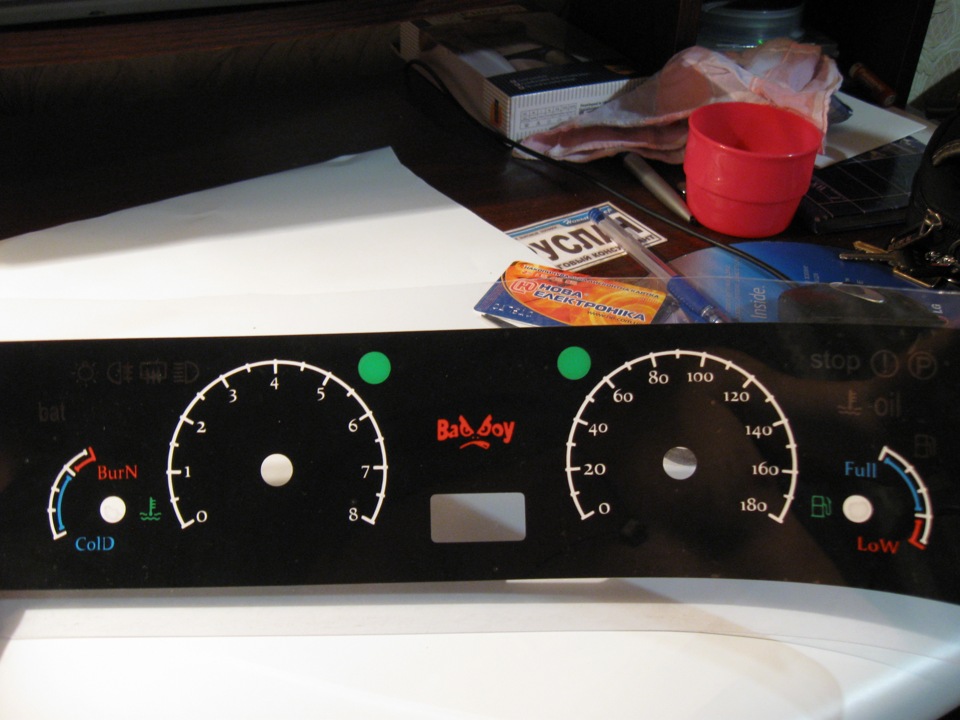

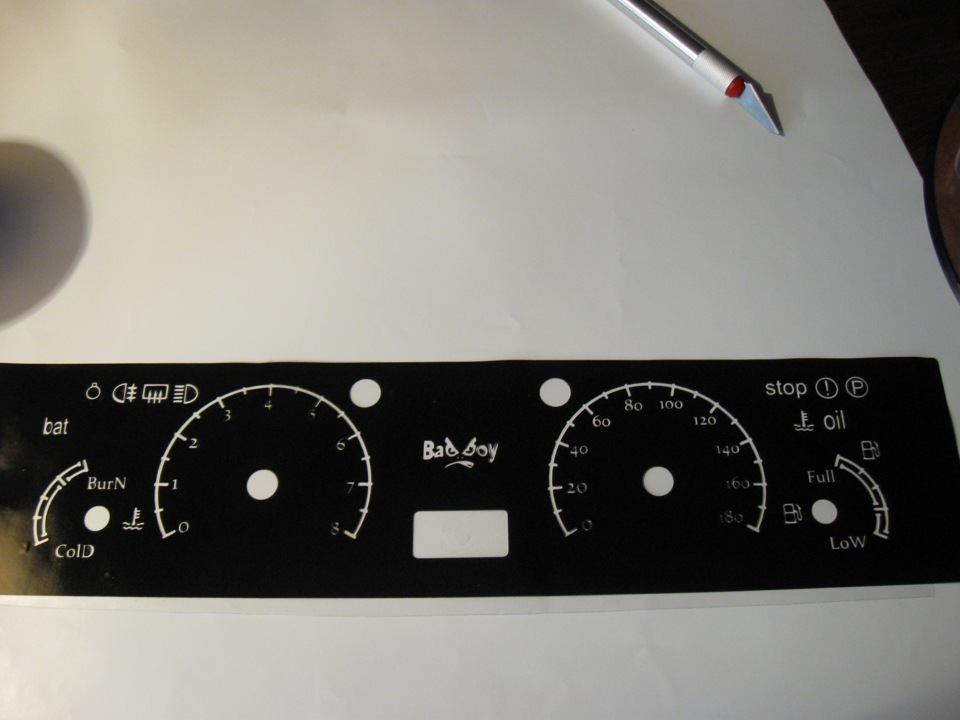

а вот мои шкалы))))сделали на заказ,получились просто супер.лучше чем заводские))))

[arhangel.nikopol]

Чем и на каком материале делали?

[tentrola]

ребята скиньте файл на для распечатки на такие шкалы и еще скажите на чем их печатать. Заранее спс

[-=BANDIT=-]

Сообщение от arhangel.nikopol

Чем и на каком материале делали?

я точно не знаю мне сделали на заказ их,человека попросил он мне сделал,я в подробности не вникал,знаю что толщина пластике 0,3мм .

[кук]

Показометр температуры работает от термистора, уровня- от реостата. РАЗНЫЕ они.
Фтарое- нет там рамок.
Ваш давометр от какого датчика работал в 2107?
П. 2865 не зря был написан.

[Antonyo]

Сообщение от кук

Показометр температуры работает от термистора, уровня- от реостата. РАЗНЫЕ они.
Фтарое- нет там рамок.
Ваш давометр от какого датчика работал в 2107?
П. 2865 не зря был написан.

втом и прикол что данных по показометрам фиат регата я ненашел.
температуры нашь встает нормально, а вот бензин надо перевернуть на 180.

[Витала]

Сообщение от antonyo

втом и прикол что данных по показометрам фиат регата я ненашел.
температуры нашь встает нормально, а вот бензин надо перевернуть на 180.

Вам просто необходимо согласовать сигналы показометров и датчиков .... Эмиторный повторитель поможет вам... Конечно будут погрешности не без этого..но эт лучше чем ничего..

[Витала]

Сообщение от кук

Показометр температуры работает от термистора, уровня- от реостата. РАЗНЫЕ они.
Фтарое- нет там рамок.
Ваш давометр от какого датчика работал в 2107?
П. 2865 не зря был написан.

1-На показания температуры влияет изменение сопротивление ..так же как и топлива.. 2- за счет чего же отклоняется стрелка показометра
3- Давометр -работал от датчика давления \тот что на стрелку\ ВаЗ -03 -06

[кук]

Зачем на 180? вы хотите сказать, что работает наоборот?

[Antonyo]

Сообщение от кук

Зачем на 180? вы хотите сказать, что работает наоборот?

ну какбы если поставить родной мало того, что он не влазит, так у него еще и стрелка с верху, а если его повернуть на 180 то стрелка он будет показывать наоборот(при полном баке на показометре бак будет пуст))
подумываю отсканировать показометры сделать шкалу под наш показометр бензина.

[кук]

1- стрелка в наших приборах-показометрах ЛОГОМЕТРИЧЕСКОГО типа отклоняется от изменения сопротивления/тока в одной ветви двухкатушечного показометра. Аналогично и ДД ВАЗ- там мембрана давит на реостат. Импортные показометры
а- могут быть другого типа,
б- рассчитаны на другие сопротивления/токи,
в- иметь другую зависимость показаний.
Пример- ДУТ от ВАЗ, тот же Фиат. Там и сопротивление больше- 350 Ом вместо 90, и зависимость"навыворот" Об этом мильен раз писано.

[Витала]

Для этого и написан пост 2882.... Какого другого ТИПА ? МОЛЕКУЛЯРНГО ? Человек что взял датчики от ракеты СС-20 ? Изменение сопротивления датчик - изменяет показания стрелки показометра... ВСЕ ... А согласование это дело электроники... И не надо вникать в нейтроны и протоны ..Это человеку ни о чем не говорит... Его цель одна поставить приборы- и что бы дизайн был нормальный... А согласовать я думаю он найдет толкового человека..

[Antonyo]

Сообщение от Витала

А согласовать я думаю он найдет толкового человека..

согласовывать придется самому.

[Antonyo]

на наших датчиках 3 контакта, а на фиате 4

[кук]

Сообщение от antonyo

на наших датчиках 3 контакта, а на фиате 4

Чем бить шишки, скинули бы фото. Вы уверены, что там все 4 задействованы к ДУТ, ЭБН там не было? Какое там сопротивление ДУТ было?

[Antonyo]

Сообщение от кук

Чем бить шишки, скинули бы фото. Вы уверены, что там все 4 задействованы к ДУТ, ЭБН там не было?

датчики с виду одинаковые
вот такого типа:

[кук]

При чем тут электроника, при чем СС? Вы знаете КАК?- растолкуйте.Только не пишите элементарщину с АшИпкамЕ, ладно? Какой "эмиторный" повторитель, где вы видели в приборках?

[Витала]

Я что утверждал что эмит повторитель находится в приборках? Не надо валить с больной головы на здоровую.... Мной согласовано несколько щитков приборов с Вектры ...\схемку если найду выложу\

[кук]

Сообщение от Витала

Я что утверждал что эмит повторитель находится в приборках? Не надо валить с больной головы на здоровую.... Мной согласовано несколько щитков приборов с Вектры ...\схемку если найду выложу\

А у вас что, две головы? При чем тут Вектра, если речь о Фиатовских приборах, Там логометры, или простые электромагнитные, но с отдельным стабилизатором питания приборов?

[Витала]

И при чем тут ? головы? Или я не правильно вопрос задал ? Или правда колит одно место? Мы рассматриваем вопрос о приборах -а не сколько голов у кого... Или я не прав опять? У Вектры такие же простые приборы как и у Фиата..разве что сопротивление разное...

[кук]

Это-показометр, не путайте с датчиком!, как раз он однотипный с нашими- логометр. Резисторы стоят для подгонки, как на схеме. Теперь бы выяснить, что там за ДУТ, с каким сопротивлением. Возможно, вазовский, от той же Нивы и подойдет.

[Antonyo]

Сообщение от кук

Это-показометр, не путайте с датчиком!, как раз он однотипный с нашими- логометр. Резисторы стоят для подгонки, как на схеме. Теперь бы выяснить, что там за ДУТ, с каким сопротивлением. Возможно, вазовский, от той же Нивы и подойдет.

в том и прикол данные хрен найдешь

[кук]

Найдем! Просто такие вещи надо делать ДО опускания топора...

[Yurasvs]

Экспериментально снять будет быстрее чем искать.
